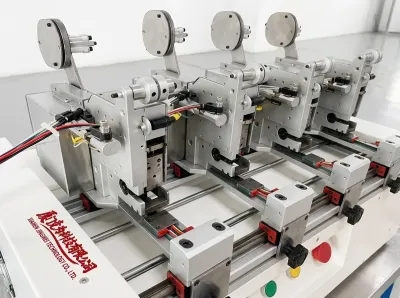

4-Station Synchronous Multi-Head Wire Harness Tape Wrapping Machine JW-MH04

Name: 4-Station Synchronous Multi-Head Wire Harness Tape Wrappi...
Brand: JINGWEI
SKU: JW-MH04
Availability: InStock
Rating: 5 (1 reviews)

Die JW-MH04 Mehrkopf-Bandpunktwickelmaschine wurde entwickelt, um die Bandagierungseffizienz in der Kabelbaumproduktion zu vervielfachen. Ausgestattet mit vier unabhängigen Bandagierköpfen, die perfekt synchron arbeiten, schließt die Standardkonfiguration vier sichere Bandwicklungen in durchschnittlich nur 6 Sekunden ab – was den Durchsatz im Vergleich zum manuellen oder Einzelkopfwickeln um mehr als das Fünffache steigert. Sie ist die ideale Lösung für Mehrpositionsfixierung, Isolierung und Farbmarkierung von Kabelbäumen in der Automobil- und Industriebranche.
Hauptmerkmale
Synchrone 4-Kopf-Verarbeitung: Vier unabhängige Bandagierköpfe arbeiten gleichzeitig, schließen vier sichere Wicklungen in etwa 6 Sekunden ab und reduzieren die Zykluszeit pro Kabelbaum drastisch.
Vollständig einstellbarer Stationsabstand: Ein Präzisions-Linearschienensystem ermöglicht eine flexible Anpassung zwischen den Bandagierköpfen – minimaler benachbarter Abstand von 65 mm und maximale Abdeckung von 550 mm über den gesamten Kabelbaum.
Anpassbare Kopfanordnungen: Über die standardmäßige 4-Kopf-Konfiguration hinaus kann die Maschine kundenspezifisch mit 2, 3 oder bis zu 5 Bandagierstationen gebaut werden, um Ihren genauen Kabelbaumzeichnungen und Mehrpositionsanforderungen zu entsprechen.
Konsistentes Mehrpositionsbandagieren: Jede Wicklung entlang des Kabels ist mit einer Genauigkeit von ±0,5 mm präzise ausgerichtet, was saubere, stabile und professionelle Bündelungsergebnisse liefert.
Vielseitige Materialkompatibilität: Behandelt fachmännisch Kabeldurchmesser von 2 mm bis 7 mm und standardmäßige 10–19 mm Industrieklebebänder und deckt die gängigsten Kabelbaum-Bandagieranwendungen ab.
Automatischer / halbautomatischer Betrieb: Flexible Betriebsmodi passen sich sowohl Hochvolumen-Produktionslinien als auch kleineren Chargenwerkstätten an.
Typische Anwendungen
Kabelbaumherstellung in der Automobilindustrie – Mehrpunktbefestigung und Isolierwicklung
Kabelbäume für Industrieanlagen und Maschinen – Positionsmarkierung und Bündelung
Kabelbaugruppen für Haushaltsgeräte und Elektronik – Farbmarkierung und Schutzbandagierung
Kundendienst
1 Jahr Garantie | Kundenspezifischer Abstandssetup | Kostenloser Mehrkopf-Konfigurationsvorschlag – senden Sie uns einfach Ihr Kabelbaumdiagramm und unsere Ingenieure empfehlen das optimale Stationslayout für Ihre Produktionslinie.
3. Spezifikationen

Parameter	Spezifikation
Modell	JW-MH04
Maschinentyp	Mehrkopf-Bandpunktwickelmaschine
Bandagierköpfe	4 Köpfe (Standard); anpassbar 2 / 3 / 5 Köpfe
Wickelgeschwindigkeit	4 Wicklungen in ca. 6 Sekunden
Min. benachbarter Kopfabstand	65 mm
Max. Abdeckung (erster bis letzter Kopf)	550 mm
Bandagiergenauigkeit	±0,5 mm
Anwendbarer Kabeldurchmesser	2 – 7 mm
Anwendbare Bandbreite	10 – 19 mm Industrieklebeband
Betriebsmodus	Automatisch / Halbautomatisch
Garantie	1 Jahr

Wie hoch ist die Wickelgeschwindigkeit der JW-MH04 Mehrkopf-Bandwickelmaschine?

Die JW-MH04 Mehrkopf-Bandwickelmaschine führt 4 Bandwicklungen in etwa 6 Sekunden durch und steigert die Effizienz der Kabelbaum-Umwicklung um über das 5-fache im Vergleich zu manueller oder einköpfiger Wicklung. Diese hohe Geschwindigkeit macht sie ideal für die Serienproduktion von Kabelbäumen in der Automobil- und Industriebranche.

Kann die Anzahl der Wickelköpfe der JW-MH04 für unterschiedliche Kabelbaumanforderungen angepasst werden?

Ja, die JW-MH04 ist standardmäßig mit 4 Wickelköpfen ausgestattet, kann aber kundenspezifisch mit 2, 3 oder bis zu 5 Köpfen gefertigt werden, um Ihren spezifischen Kabelbaumplänen und Mehrpositions-Wickelanforderungen gerecht zu werden. Diese Flexibilität gewährleistet optimale Effizienz für verschiedene Produktionslinien.

Wie hoch ist die Wickelgenauigkeit der JW-MH04 automatischen Bandpunktwickelmaschine?

Die JW-MH04 automatische Bandpunktwickelmaschine erreicht eine Wickelgenauigkeit von ±0,5 mm und gewährleistet so konsistentes und präzises Mehrpositionswickeln entlang des Kabelbaums. Diese hohe Genauigkeit liefert saubere, stabile Bündelungsergebnisse für professionelle Anwendungen.

Welche Kabeldurchmesser und Bandbreiten sind für die JW-MH04 Mehrstationen-Kabelbandwickelmaschine geeignet?

Die JW-MH04 Mehrstationen-Kabelbandwickelmaschine verarbeitet Kabeldurchmesser von 2 mm bis 7 mm und Standard-Industrieklebebandbreiten von 10 mm bis 19 mm. Diese Vielseitigkeit deckt die gängigsten Kabelbaum-Wickelanwendungen in der Automobil-, Industrie- und Gerätefertigung ab.

Welcher Kundendienst wird für die JW-MH04 Mehrkopf-Bandwickelmaschine angeboten?

Die JW-MH04 Mehrkopf-Bandwickelmaschine wird mit einer 1-jährigen Garantie, Unterstützung bei der individuellen Abstandseinstellung und einem kostenlosen Vorschlag zur Mehrkopfkonfiguration geliefert. Senden Sie uns einfach Ihren Kabelbaumplan, und unsere Ingenieure empfehlen das optimale Stationslayout für Ihre Produktionslinie.
