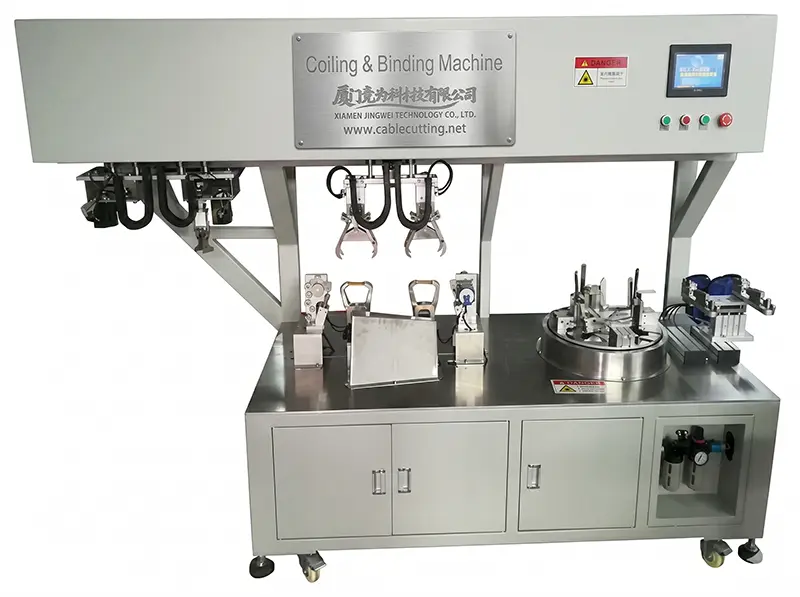

Automatische Wickel- und Bindemaschine WPM-RT-82T

Name: Automatische Wickel- und Bindemaschine WPM-RT-82T
Brand: Xiamen Jingwei - Hersteller von Wickelbindemaschinen
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Produktmodell: WPM-RT-82T
Automatische Drahtzwirn- und Bindemaschinen, automatische Wickel- und Bindemaschinen sowie Draht-/Kabelbündelbindemaschinen sind Beispiele für automatisierte Bindeanlagen. Geeignet für AC/DC/USB-Kabel Wicklungsaussehen großes 8-Wort-Einbindeband Anwendbare Leitungslänge ≤10 m Anwendbarer Drahtdurchmesser ≤ φ 12 mm Der Abstand der Wicklung beträgt 150-300 mm Bindungsdurchmesser ≤45 mm Die Kopflänge beträgt 0-130 mm Schwanzlänge >0 mm Produktionseffizienz 1000 Stück / h (1 Meter Leitungslänge, 3 Windungen, Ausbiss und Schwanz) Anwendbarer Druck 0,55-0,65 MPa Anwendbares Bindeband ≤7,5 kg / Rolle Anwendbare Spannung 220 V 50 Hz Maschinenleistung ≤2800 W
Jetzt anfragen

Detaillierte Beschreibung

Automatische Wickel- und Bindemaschine WPM-RT-81T
Geeignet für AC / DC / USB-Kabel
Wicklungsaussehen großes 8-Wort-Einbindeband
Anwendbare Schnurlänge ≤10 m
Anwendbarer Drahtdurchmesser ≤ φ 12 mm
Der Abstand der Wicklung beträgt 150-300 mm
Bindungsdurchmesser ≤45 mm
Die Kopflänge beträgt 0-130 mm
Schwanzlänge >0 mm
Produktionseffizienz 1000 Stück / h (1 Meter Leitungslänge, 3 Windungen, Ausbiss und Schwanz)
Anwendbarer Druck 0,55-0,65 MPa
Anwendbares Bindeband ≤7,5 kg / Rolle
Anwendbare Spannung 220 V 50 Hz
Maschinenleistung ≤2800 W
Die Maschinengröße beträgt ca. 1040 l * 720 W * 1540 H mm
Das Gewicht der Maschine beträgt ca. 230 kg
Hauptkomponenten:
Zylinder: Yadeke-Zylinder und Magnetventil, Motor:
Wickelservomotor 1500 W Steinbutt
Motor: Servomotor für die Linienübersetzung 750 W Turbot-Motor
: 57 Schrittmotor Thunder Race
Motor: Verdrehter Bindegurt 57 Schrittmotor Thunder Race
Motor: Speicher-Bindeband 6W feste Geschwindigkeit
Nehmen Sie die Zeilenübersetzung: Doppelschieber
SPS: Kräftig
Bildschirm: Dimensionskontrolle
Stromversorgung: klarer Schuss
Rahmen: Eisenrahmen, lackiert, blau und weiß
Drahtgreifer / Drehklaue / untere Klaue Material:
Edelstahl Antriebssystem: hochzuverlässiges Servosystem, ein Steuerungssystem für stabile Hochgeschwindigkeits-Industriesteuerungen
1. Neuer Stil, hohe Übereinstimmung, um die großen 8 Formen, Krawatte 1 Krawatte;1. Neuer Stil. Hohe Übereinstimmung. um die großen 8 Formen. Krawatte 1 Krawatte;
2. Geeignet für AC-Kabel. Stromkabel. dicker, langer Draht. Seil. und Schlauch;
3. Der Wicklungsmotor nimmt ein Servo mit 1500 W (1000 U/min) an. Vollmacht. stabiler;
4. Nehmen Sie den 750-W-Servomotor für die Zeilenverschiebung. Beseitigen Sie das Phänomen des Schrittverlusts und das Entmagnetisierungsproblem des Schrittmotors. Die Übersetzung ist stabiler;
5. Das obere transparente Gehäuse. Rohrleitungslayout und -qualität auf einen Blick. Hochwertige Atmosphäre. Drei Seiten + obere vier Seiten können zerlegt werden. bequeme Wartung;
6. Unabhängiger Stromverteilerschrank. kann als Ganzes entfernt werden. Elektrische Leitungen serienmäßig. ordentlich. Norm. bequeme Wartung;
7. Die Tragfähigkeit des Bindegurtes kann 7,5 kg erreichen. Verkürzung Die Zeit für den Wechsel des Bindegurtes. und Verbesserung der Arbeitseffizienz;
8. Die Struktur des Spuckbindegurtes wird um einen separaten Knopf ergänzt. was für die Installation und das Debuggen bequemer ist;
9. Optimierung der Gummiband unter der Klauenstruktur. Machen Sie das Gummiband verschleißfester. Installation und Debugging bequemer,
10. Das Barometer-Upgrade. kann automatisch filtern. Entwässerung;
11. Aluminiumplatte. Umwandlungsplatte. vollständig zu Stahlmaterial aufbereitet. Die Maschine ist langlebiger;
12. Die Verbindungsstruktur der Drehklaue. Aufnahmeklaue und untere Klaue sind aus Edelstahl gefertigt. was stabiler und schöner ist.
13. Upgrade der Spulenstruktur. Weniger Lärm. stabiler;
14. Die Produktionseffizienz kann 1000 Stück / Stunde erreichen. Einsparung von Arbeit;
15. Einfach zu bedienen. Einfach zu debuggen. leicht zu warten;
16. Kleine Größe. nimmt den Platz nicht ein. sparen Sie die Miete;
17. Humanisiertes Design. die Ermüdungsintensität des Personals zu reduzieren;
18. Urheberrecht Steuerung der speicherprogrammierbaren Steuerung (SPS). Zweisprachige Steuerung der Mensch-Maschine-Schnittstelle;
18, Steuerung der speicherprogrammierbaren Steuerung (SPS), zweisprachige Steuerung der Mensch-Maschine-Schnittstelle;
Super langer Kopf und Schwanz, kreisförmige Wickel- und Bindemaschine:
Wickelaussehen Kreis Einfache Krawatte / Doppelbindung
Der Innendurchmesser des Kreises beträgt 90-180 mm
Der geeignete Drahtdurchmesser beträgt 3-10 mm.
Anwendbare Länge 1-10 m
Kopf und Schwanz bleiben lang 600-750 mm
Bindungsdurchmesser ≤40 mm
Es eignet sich zum Binden von Klebeband, das den Eisenkern
abdeckt Maschineneffizienz ≤600PCS/H
Die Maschinenleistung beträgt ca. 3,5 kW.
Die Maschinengröße beträgt ca. 1900 W * 800 D * 1600 Hmm
Maschinengewicht: ca. 600 kg
Nicht standardmäßiger, superlanger Kopf und Schwanz, kreisförmige Wickel- und Bindemaschine (WPM-RT-02M):
Zylinder: Yadeke-Zylinder und Magnetventil
Motor: Wicklungs-Hauptservomotor 1500W Turbot
Motor: Zeilenübersetzungs-Servomotor 750W Turbot
Motor: 57 Schrittmotor Thunder Race
Motor: Verdrehter Bindegurt 57 Schrittmotor Thunder Race
Motor: Speicher Bindegurt 6W feste Geschwindigkeit
SPS: Kraft
Bildschirm: Dimensionssteuerung
Relais: Omron
Rahmen: Eisenrahmen außen lackiert Computer grau
Das Antriebssystem ist ein hochzuverlässiges Servosystem
Das Steuerungssystem ist eine schnelle und stabile industrielle Steuerung und Systemsoftware.
